Adaptador para medida de Tierra en torres de Alta Tensión

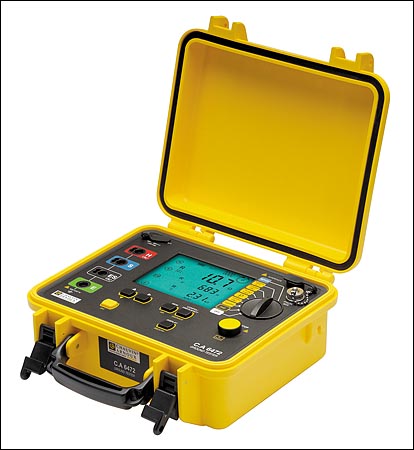

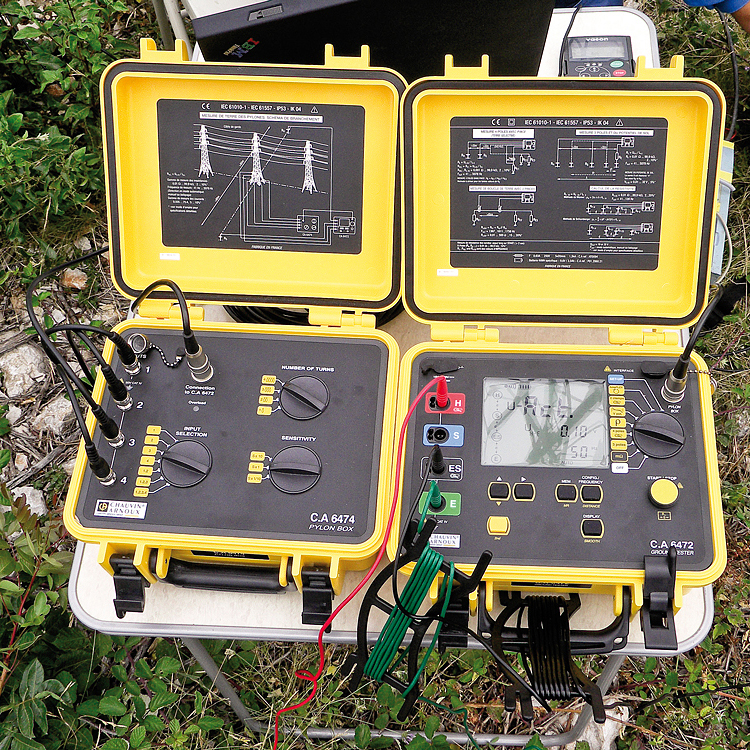

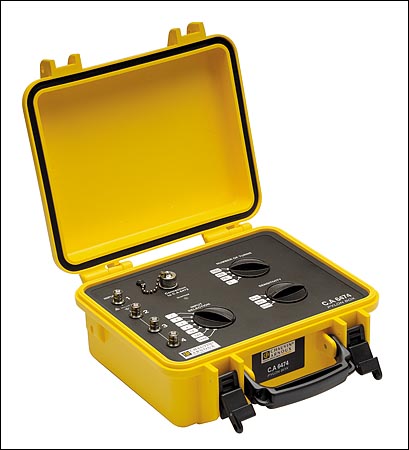

El C.A 6472, en combinación con el C.A 6474, unidad de tratamiento vectorial, ofrece la posibilidad de medir la resistencia de tierra de una torre AT, aunque ésta pertenezca a una red de tierras en paralelo, ya que realiza una medida selectiva de la torre bajo prueba. Se obtiene una medida exacta y selectiva de la impedancia de tierra de la torre a ensayar, gracias a 4 sensores flexibles de corriente (AmpFLEX™) colocados alrededor de los pies de la misma y a un barrido en la frecuencia de hasta 5 kHz.
Una única medida permite obtener todas las magnitudes requeridas:
-Impedancia global de la línea,
-Resistencia de tierra de la torre bajo prueba,
-Resistencia de cada uno de los pies de la torre,
-Calidad de conexión del cable de guarda.
● Rango de medida : 0,001 Ω hasta 99,99 kΩ
● Resolución: 0,001 hasta 10Ω
● Tensión en vacío : 16 o 32 VRMS
● Frecuencia de Medida: 41 Hz hasta 5018 Hz
● Medida de resistencia de las piquetas de tierra: 0,01Ω à 100kΩ
● Estanqueidad: IP53
● Dimensiones: 272x250x128mm
● Peso: 2,3 kg
Suministrado con bolsa de transporte, cable de conexión a CA6472, 6 cables BNC-BNC de 15m, 4 sensores de corriente flexibles de 5m, 2 cables, verde y negro, en devanadera, 5 adaptadores de conexión en horquilla, 3 abrazaderas, bucle de calibración y manual de instrucciones.
