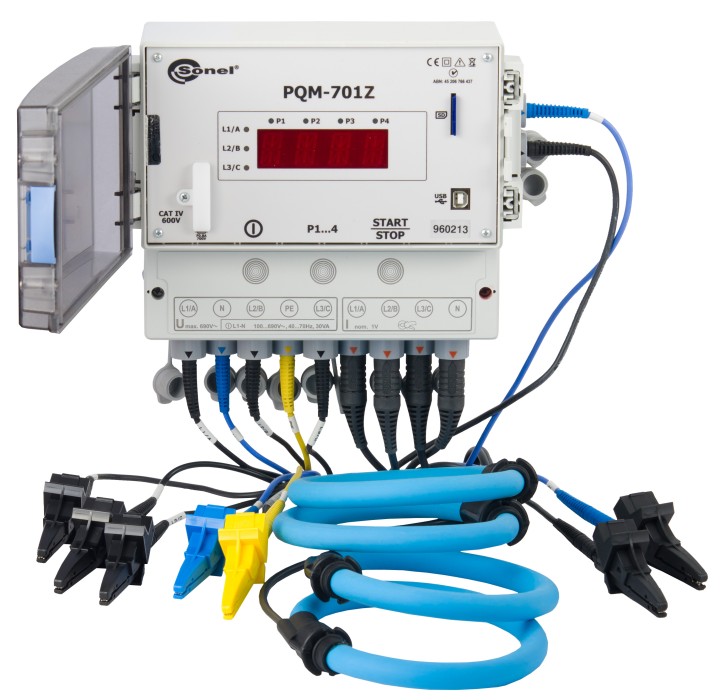

EL ANALIZADOR REGISTRA LOS PARÁMENTROS DE LA RED SEGÚN EN 61000-4-30 ESTANDÁR A
Tiene una fuente de alimentación independiente, por lo tanto, está especialmente adecuado para las mediciones detrás de transductores de voltajes. También se puede utilizarlo para las mediciones en sistemas de tensión continua.
El analizador permite la configuración de los siguentes parámetros:
- Valores de tensión (L1,L2, L3, N-PE (cinco entradas de medición, según EN 61000-4-30 clase A) – valores max, medios, min,inst.hasta 690 V, posibilidad de trabajar con transductores de voltage.
- Valores de corriente (L1,L2, L3, N (cuatro entradas de medición) – valores max, medios, min,inst.hasta 3kA (dependiendo de las pinzas usadas) posibilidad de trabajar con transductores de corriente.
- Factor de cresta de corriente (CFI) y de voltage (CFU).
- Frecuencia en el rango 40Hz-70Hz (según EN 61000-4-30 clase A).
- Valores de potencia activa (P), reactiva (Q) y aparente (S) distorsión (D) de componentes armónicos, definiendo el carácter de potencia reactiva (capacitiva o inductiva).
- Registro de potencia:
- Método Buddeanu,
- IEEE 1459.
- Energía activa (EP), reactiva (Eq), aparente (ES).
- Factor de potencia, cosφ, tanφ.
- Factor K -(factor de pérdidas causado por armónicos elevados).
- Armónicos hasta 50° tanto en tensión como en corriente (según EN 61000-4-7 clase I).
- Distorsión armónica total THDF y THDR para corriente y voltaje.
- Flicker, cortos y largos PST y PLT (según la norma EN 61000-4-15 clase A).
- Angulos entre armónicas de tensión y corriente.
- Factores de desequilibrio y componentes simetricos para sistemas trifásicos del voltaje y la corriente.
- Registro de dips, swells, interrupciones junto con oscilogramas (según EN 61000-4-30 clase A).
- Registro de los eventos para corriente junto con oscilogramas.
- Registro de oscilogramas de corriente y tensión después de cada promedio del periodo.
