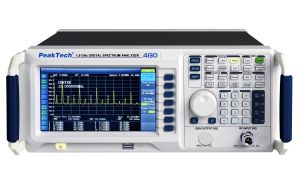

Analizador de espectro digital 9 kHz ~ 1,5 GHz
Los analizadores de espectro se utilizan para mostrar la distribución de amplitud en un cierto rango de frecuencia.
Este analizador de espectro hace visibles los componentes espectrales individuales con las amplitudes correspondientes, lo que hace que este dispositivo sea indispensable para la evaluación y el diagnóstico de sistemas electrónicos modernos de alta frecuencia. Debido al ancho de banda de alta frecuencia y los analizadores de espectro dinámicos y modernos, son superiores en muchas áreas de medición, al contrario del uso de osciloscopios y, por lo tanto, son preferibles para la aplicación.
El alto rendimiento técnico, sus muchas características y el generador de seguimiento integrado hacen de este dispositivo las herramientas ideales en la industria, el desarrollo, el diagnóstico EMC y la garantía de calidad.
- Nota: el mismo modelo que PeakTech 4130 – pero sin generador de seguimiento
- Pantalla a color TFT de 18 cm (7 «) con 800 x 480 píxeles
- Visualización de la distribución de amplitud en el rango de frecuencia
- Salida VGA para monitoreo con pantallas externas
- Rango de frecuencia de 9 kHz a 1.5 GHz
- Función de medición para señales AM / FM moduladas
- Puerto LAN para control remoto a través de la red
- Conector USB / RS232 para controlar por software
- Host USB para transferencia de datos a medios de memoria USB
- Accesorios: cable de alimentación, cable de interfaz, CD de software, manual del usuario
Frequency range | 9 kHz ~ 1,5 GHz |
Resolution | 1 Hz (over full Bandwidth) |
Resolution Bandwidth | 10 Hz ~ 3 MHz (in 1-3-10 sequence) 200 Hz, 9 kHz, 120 kHz |
Span Range | 0 Hz, 100 Hz ~ 1,5 GHz |
Phase noise | -82 dBc/Hz (offset 10 kHz) |
Disp. Average Noise Level | 1 MHz ~ 3 GHz < -120 dBM + 3x (f/1 GHz) dB (Pre. Amp. OFF), 1 MHz ~ 3 GHz < -135 dBM + 3x (f/1 GHz) dB (Pre. Amp. ON) |
Amp. Measurement | DANL up to +30 dBm |
Level Display | dBm, dBmV, DBµV, V, W |
Trigger Source | Free, Video, External |
Triggerlevel (Ext.) | 5 V TTL |
GENERAL : | |
---|---|
Interface | USB-Host, USB Device, LAN, RS232, VGA |
Operation Voltage | 100 ~ 240 V AC; 50/60 Hz |
Dimensions (WxHxD) | 365 x 155 x 300 mm |
Weight | approx. 6 kg |
